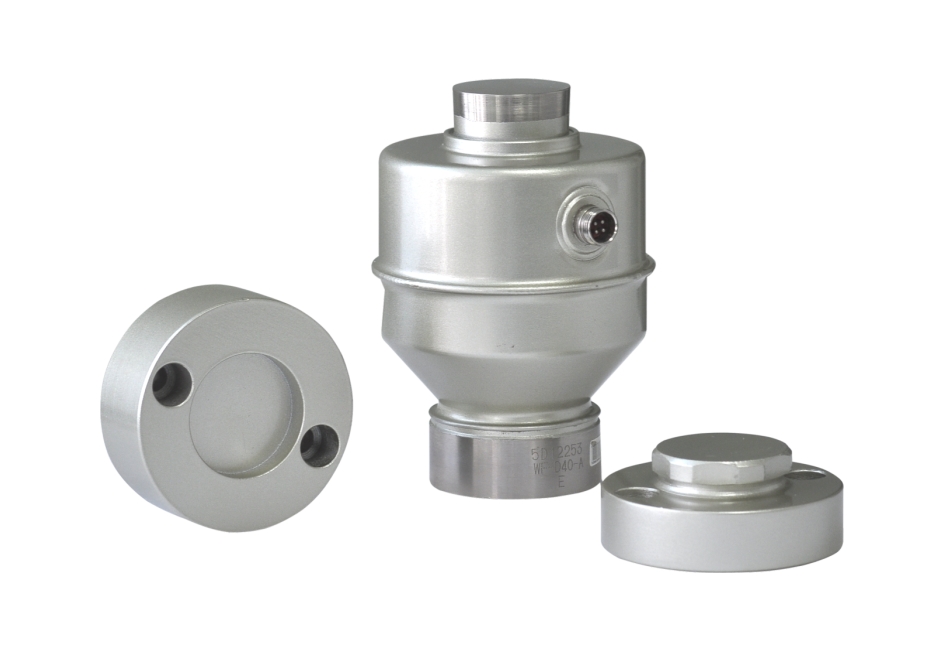

柯力 ZSW-D型FB 数字 不锈钢 荔枝视频在线观看免费高清视频

  • 品牌:柯力
  • 型号:ZSW-D型FB
  • 类型:数字
  • 材质:不锈钢

一、ZSW-D型FB荔枝视频在线观看免费高清视频简介

ZSW-D型FB荔枝视频在线观看免费高清视频为数字荔枝视频在线观看免费高清视频,具有安装方便、结构紧凑、互换性强、称量精度高、稳定可靠等优点。ZSW-D型FB荔枝视频在线观看免费高清视频主要应用于汽车衡、轨道衡、料罐秤等各种电子称重设备。由数字传感器、承载压头、防尘罩、包装箱等部分组成。

二、ZSW-D型FB荔枝视频在线观看免费高清视频参数

项目 参数
量程 20t、30t、40t、50t、60t
精度等级 OIML R60 C3
蠕变 0.015%F.S/30min
输出温度影响 0.01%F.S/10℃
零点温度影响 0.012%F.S/10℃
温度补偿范围 -10℃~+40℃
使用温度范围 -30℃~+70℃
供电电压 7~15V DC
通讯波特率 9600/19200
通讯方式 RS 485
安全过载 150%
极限过载 300%
防护等级 IP68/IP69K
材质 合金钢+不锈钢壳体
接线方式 激励+(VIN):蓝;激励-(GND) : 黑;信号+(485-A):白;信号-(485-B):红;

三、ZSW-D型FB荔枝视频在线观看免费高清视频工作原理

ZSW-D型FB荔枝视频在线观看免费高清视频安装在电子汽车衡等电子称重设备中,当作用力传递到传感器时,传感器内部的电路电阻发生变化,通过惠斯通电桥产生电压信号,电压信号经过A/D转换为数字信号,内置智能模块可对数字信号进行线性调整、补偿标定等,可方便的连接到仪表或计算机终端,进行高精度称重检测。
ZSWD型F数字传感器原理示意图
ZSW-D型FB数字传感器原理示意图
ZSWD型F数字传感器产品示意图
ZSW-D型FB数字传感器产品示意图
型号 H H1 H2 H3 C1 C2 C3 C4 C5
ZSW-D型FB荔枝视频在线观看免费高清视频 200 150 140 12 83.5 64 43.8 M8 99
ZSW-D型FB荔枝视频在线观看免费高清视频标配导线如下图,长度见下表,如有特殊要求,需在订单中说明。
ZSW-D型FB荔枝视频在线观看免费高清视频导线

型号 导线
长度 数量 适用量程
ZSW-D型FB荔枝视频在线观看免费高清视频 12m N 20t
16m N 30t、40t、50t、60t

注:N表示一台汽车衡使用的传感器总数

四、ZSW-D型FB荔枝视频在线观看免费高清视频安装建议

实践证明,如ZSW-D型FB荔枝视频在线观看免费高清视频的柱式类传感器安装限位非常重要,如果传感器安装对位垂直、限位设施完好,秤体系统可以达到很高的精度。建议使用传感器假体对位固定,而后用传感器取代传感器假体的方案来解决传感器安装垂直的问题,参见下图及步骤说明:

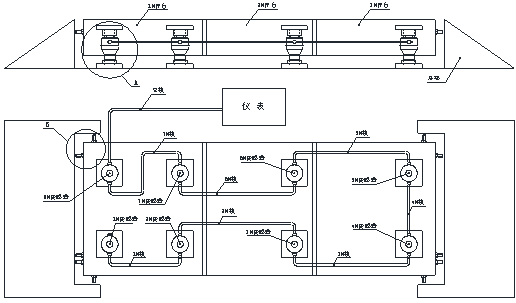

ZSW-D型FB荔枝视频在线观看免费高清视频安装示意图
安装步骤说明:
1、检查基础完好,符合强度及平面度要求;
2、上压头与与秤台上顶板固定好,为方便更换建议用螺栓固定,下底座与下底板固定,为方便更换一般建议用螺栓或用销子固定;
3、把1#秤台、2#秤台、3#秤台按顺序放置于相位位置,注意调整限位螺栓以免碰撞受损,秤台与四周基础间隙一样,秤台之间连接良好,一般建议用自由连接;
4、如上图示意,取8只ZSW-D型FB荔枝视频在线观看免费高清视频假体安装于秤台下,安装完毕后,检查秤台连接良好,位置符合要求,使每只传感器假体能压实,然后调整限位间隙为0.5~1.5mm;
5、此时秤台及下底板位置已经确定,底板可固定于基础上,用千斤顶升起秤台,逐个取下传感器假体,更换为传感器,并进行连线;
6、调整秤台限位间隙,使长度方向3~5mm,宽度方向2~4mm,可开始进行加载调试;
7、为确保秤体系统计量精度,需引导用户定期对限位距离检查调整到上述范围,必要时用水平对位仪检查ZSW-D型FB荔枝视频在线观看免费高清视频是否垂直安装。
8、称重系统方案示意图:
ZSW-D型FB荔枝视频在线观看免费高清视频称重系统示意图
