柯力 ZSW-D型FG 数字 不锈钢 荔枝视频在线观看免费高清视频

  • 品牌:柯力
  • 型号:ZSW-D型FG
  • 类型:数字
  • 材质:不锈钢

一、ZSW-D型FG荔枝视频在线观看免费高清视频简介

ZSW-D型FG荔枝视频在线观看免费高清视频为数字式荔枝视频在线观看免费高清视频,具有安装方便、结构紧凑、互换性强、称量精度高、稳定可靠等优点。ZSW-D型FG荔枝视频在线观看免费高清视频主要应用于汽车衡、轨道衡、料罐秤等各种电子称重设备。由数字传感器、承载压头、包装箱等部分组成。

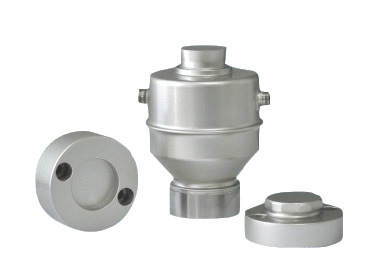

ZSW-D型FG荔枝视频在线观看免费高清视频

二、ZSW-D型FG荔枝视频在线观看免费高清视频参数

项目 参数
量程 20t、30t、40t、50t、60t
精度等级 OIML R60 C3
蠕变 0.015%F.S/30min
输出温度影响 0.01%F.S/10℃
零点温度影响 0.012%F.S/10℃
温度补偿范围 -10℃~+40℃
使用温度范围 -30℃~+70℃
供电电压 7~15V DC
通讯波特率 9600/19200
通讯方式 RS 485
安全过载 150%
极限过载 300%
防护等级 IP68/IP69K
材质 合金钢+不锈钢壳体
接线方式 激励+(VIN):蓝;激励-(GND) : 黑;信号+(485-A):白;信号-(485-B):红;

三、ZSW-D型FG荔枝视频在线观看免费高清视频工作原理

ZSW-D型FG荔枝视频在线观看免费高清视频安装在电子汽车衡等电子称重设备中,当作用力传递到传感器时,传感器内部的电路电阻发生变化,通过惠斯通电桥产生电压信号,电压信号经过A/D转换为数字信号,内置智能模块可对数字信号进行线性调整、补偿标定等,可方便的连接到仪表或计算机终端,进行高精度称重检测。
ZSWD型F数字传感器原理示意图
ZSW-D型FG数字传感器原理示意图
ZSWD型F数字传感器产品示意图
ZSW-D型FG数字传感器产品示意图
型号 H H1 H2 H3 C1 C2 C3 C4 C5
ZSW-D型FG荔枝视频在线观看免费高清视频 200 150 140 12 83.5 64 43.8 M8 99

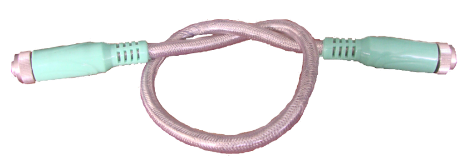

ZSW-D型FG荔枝视频在线观看免费高清视频的标配导线为如下图中的2种导线,导线长度见下表,如有特殊要求,需在订单中说明。
ZSW-D型FG荔枝视频在线观看免费高清视频导线
ZSW-D型FG荔枝视频在线观看免费高清视频导线

型号 导线
长度 数量 适用量程
ZSW-D型FG荔枝视频在线观看免费高清视频 12m N 20t
16m N 30t、40t、50t、60t

注:N表示一台汽车衡使用的传感器总数

四、ZSW-D型FG荔枝视频在线观看免费高清视频常见故障及分析排除

故障现象 可能原因分析 解决措施
称重系统称量数据不准,重复性很差 1.秤体限位不符合要求 检查限位间隙,并进行调节,
前后限位间隙:3~5mm
左右限位间隙:2~4mm
2.个别传感器没有压实 通过垫片使传感器压实
无信号输出 1.接线方式错误,供电电源故障 检查供电电源及接线方式
2.传感器或连接导线损坏 更换传感器或连接线
瞬时输出数据不稳,持续漂移 1.现场接线接触不良 检查接线线路
2.航空插头未拧紧或绝缘性不好 重新插紧或检查更换传感器
长期使用后内码发生变化,称量不准 1.传感器受到过大冲击产生永久变形 更换传感器
2.传感器零点发生较大漂移 可重新标定
传感器通讯异常或仪表找不到传感器而报警 组秤方案一系统:
1.检查航空插头是否拧紧,连接良好;
2.在接线盒内通过逐个断开1#传感器~8#传感器,逐个排除故障传感器及故障导线。
1、如是导线连接问题,可更换导线;
2、如是传感器问题可更换传感器。
组秤方案二系统:
1.检查航空插头是否拧紧,连接良好;
2.参见秤体示意图,排除总线是否连接良好,是否异常,如无异常,依次断开7#线、判断8#传感器是否有异常,如无异常,再断开6#线,判断7#传感器接入后是否有异常,如果有异常,则可判断7#传感器存在故障,总之依次判断排除,找到异常传感器或异常导线。
1、如是导线连接问题,可更换导线;
2、如是传感器问题可更换传感器。
