LC100系列皮带秤仪表

LC荔枝视频下载APP黄

LC100 数字荔枝视频下载APP黄

  • 型号:LC100
  • 类型:数字
  •   LC100系列皮带秤仪表产品介绍:

      LC100系列皮带秤仪表被设计用于诸如皮带秤、螺旋秤等连续累计自动衡器专用仪表,并严格按照Q/140000LC001-2007《LC100称重显示控制器》企业标准研制生产。
    LC100系列皮带秤仪表

      LC100系列皮带秤仪表产品型号:

      LC100-P皮带秤仪表、LC100-PK皮带秤仪表、LC100-B皮带秤仪表、LC100-BD皮带秤仪表、LC100-B4皮带秤仪表、LC100-B4K皮带秤仪表、LC100-BD4K皮带秤仪表

    •   1.LC100-P皮带秤仪表:计量型仪表;外形盘装,外型小巧,嵌入于控制柜中;配置有485通讯接口
    •   2.LC100-PK皮带秤仪表:配料控制型仪表;外形盘装,外型小巧,嵌入于控制柜中;配置有485通讯接口
      1路模拟量输入(0~5V/0~10V/4~20mA(默认))
      2路模拟量输出(~5V/0~10V/4~20mA(默认))
      3路继电器开关量输出(负载力强)
      1路光耦开关量输出(高速负载力弱)
      4路开关量输入

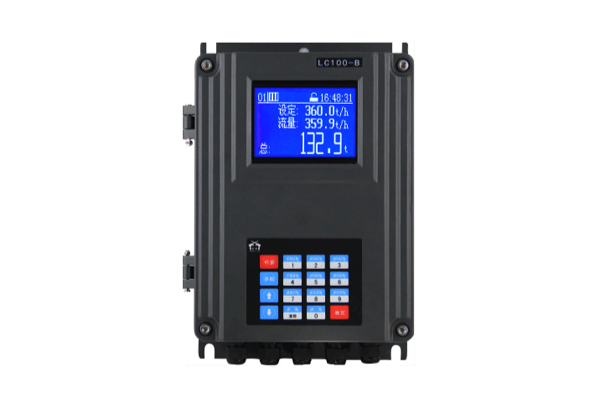

    •   3.LC100-B皮带秤仪表:计量型仪表;外形壁挂式,壳体坚固,防尘防水设计,挂于墙面
    •   4.LC100-BD皮带秤仪表:计量型仪表;外形壁挂式,壳体坚固,防尘防水设计,挂于墙面;配有嵌入式打印机
    •   5.LC100-B4皮带秤仪表:计量型仪表;外形壁挂式,壳体坚固,防尘防水设计,挂于墙面;配置有485通讯接口
    •   6.LC100-B4K皮带秤仪表:配料控制型仪表;外形壁挂式,壳体坚固,防尘防水设计,挂于墙面;配置有485通讯接口
      1路模拟量输入(0~5V/0~10V/4~20mA(默认))
      2路模拟量输出(~5V/0~10V/4~20mA(默认))
      3路继电器开关量输出(负载力强)
      1路光耦开关量输出(高速负载力弱)
      4路开关量输入
    •   7.LC100-BD4K皮带秤仪表:配料控制型仪表;外形壁挂式,壳体坚固,防尘防水设计,挂于墙面;配有嵌入式打印机;配置有485通讯接口
      1路模拟量输入(0~5V/0~10V/4~20mA(默认))
      2路模拟量输出(~5V/0~10V/4~20mA(默认))
      3路继电器开关量输出(负载力强)
      1路光耦开关量输出(高速负载力弱)
      4路开关量输入

      LC100系列皮带秤仪表产品技术参数:

    项目   技术指标
    —般规格 电源范围 AC187~242V,50HZ
    功率 <20W
    电源保险丝容量 250V,0.5A
    温度范围 -10~40℃
    相对湿度 <90%RH
    外形尺寸 壁挂箱体尺寸:247X308X90mm(宽X高X厚)
    重量 0.1kg
    环境防护能力 壁挂仪表防护能力不低于IP62级
    累计量显示范围 0~999999t,0~999999Kg
    校准时累计量分度值 0.1kg
    瞬时流量显示范围 0~9999t/h,0~9999Kg/h
    静电放电 接触放电:6kV(试验等级为3级)
    电磁兼容 电快速瞬变脉冲群 电源端口:电压峰值:4kV(试验等级为2级)
    信号线端口:电压峰值:1kV(试验等级为1级)
    抗电磁场福射 频率:80MHz至1000MHz
    场强:3V/m(试验等级为2级)
    调制:80%调幅,1kHz正弦波
    重量信号 非线性误差 <0.03%F.S
    传感器激励电压/电流 DC10V,150mA,可连接8个350Ω的传感器
    输入信号范围 0~30mV
    A/D内码 100000(20mV)
    A/D转换速率 100次/秒(典型值,可设置其它速率)
    仪表灵敏度 0.2μV/d
    线缆长度 模拟传输500m(Max.RVVP6x0.5mm²)
    速度信号 速度传感器类型 1:NPN集电极开路光电式
    速度传感器电压/电流 DC12V,50mA(Max)
    频率范围 1~2000Hz
    信号电压幅度 >4V(峰-峰)
    最大信号电压幅度 60V(峰-峰)
    滞后电压 ±0.3V
    线缆长度 模拟传输500m(Max.RVVP3x0.5mm²)
    串行通讯 数量 1路(RS232或RS485可选择)
    隔离电压 光电隔离1000VDC(Min.)(适用于RS485)
    抗雷击能力 10/700us,8KV雷击测试(适用于RS485)
    抗静电能力 +-6KV接触放点,+-8KV气隙放电(适用于RS485)
    通讯接口 1:RS232(标配)
    2:RS485(选配RS485通讯板)
    通讯协议 1:ModBusRTU
    2:定制用户协议
    波特率 600,1200,2400,4800,9600,19200,38400,57600,115200
    通讯距离 RS232:25m
